컴퓨터 구조 공부 노트

1. 소프트웨어, 프로그램, 명령어, 마이크로 연산의 관계

  • 소프트웨어: 프로그램의 집합
  • 프로그램: 명령어의 순서화된 집합
  • 명령어: 마이크로 명령어의 순서화된 집합
  • 마이크로 명령어: 컴퓨터가 특정 연산을 수행하도록 지시하는 비트 그룹

예시: 소프트웨어 → 워드 프로세서 프로그램 → 문서 저장 기능 명령어 → “파일을 디스크에 쓰기” 마이크로 명령어 → “디스크 섹터 주소 설정”, “데이터 버퍼 준비”, “디스크 쓰기 신호 전송” 등

2. 명령어 형식과 실행 과정 상세 분석

2.1 명령어 형식

16비트 명령어의 연산 코드와 주소 필드 형식

  • 연산 코드(Op-code): 수행할 연산 지정, 피연산자의 주소 지정
    • 예: ADD, SUB, MUL, DIV, LOAD, STORE 등
  • 피연산자(Operand): 연산될 데이터
    • 직접 값이나 메모리 주소, 레지스터 번호 등

2.2 16비트 명령어 형식 상세 분석

|  4비트   |   1비트  |    11비트    |
| Op-code  |  Mode(I) |    Address    |
|  0101    |    0     | 00000001010   |

이 예시에서:

  • Op-code 0101: “LOAD” 연산
  • Mode 0: 직접 주소 지정
  • Address 00000001010: 메모리 주소 10 (2진수로 1010)

2.3 LOAD 명령어 실행 과정 상세

  1. Fetch 단계:
    T0: AR ← PC (PC의 값을 AR에 복사)
T1: IR ← M[AR], PC ← PC + 1 (메모리에서 명령어를 IR로 가져오고, PC 증가)
  2. Decode 단계:
    T2: AR ← IR(0-11), I ← IR(15) (주소 부분을 AR에, 간접 비트를 I에 복사)
  3. Execute 단계:
    T3: (직접 주소 지정이므로 이 단계 생략)
T4: DR ← M[AR] (메모리 주소 10의 내용을 DR에 로드)
T5: AC ← DR, SC ← 0 (DR의 내용을 AC에 복사, 시퀀스 카운터 초기화)

실제 값 예시:

  • PC 초기값: 100
  • 메모리 주소 100의 내용: 0101 0 00000001010 (LOAD 10)
  • 메모리 주소 10의 내용: 1111000011110000

실행 후:

  • AC에는 1111000011110000이 저장됨
  • PC는 101이 됨

3. 간단한 저장 프로그램 구조

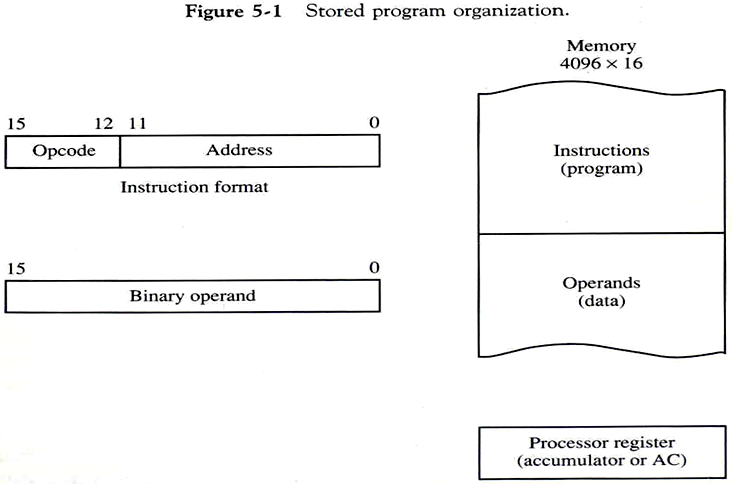

명령어와 피연산자를 메모리에 저장하는 저장 프로그램 구조

  • AC (누산기): 레지스터 + 산술 연산 기능
    • 주요 기능: 데이터 저장, 산술 및 논리 연산 수행
    • 예: AC에 저장된 값과 메모리에서 읽은 값을 더하는 연산

4. 주소 지정 모드 상세 예시

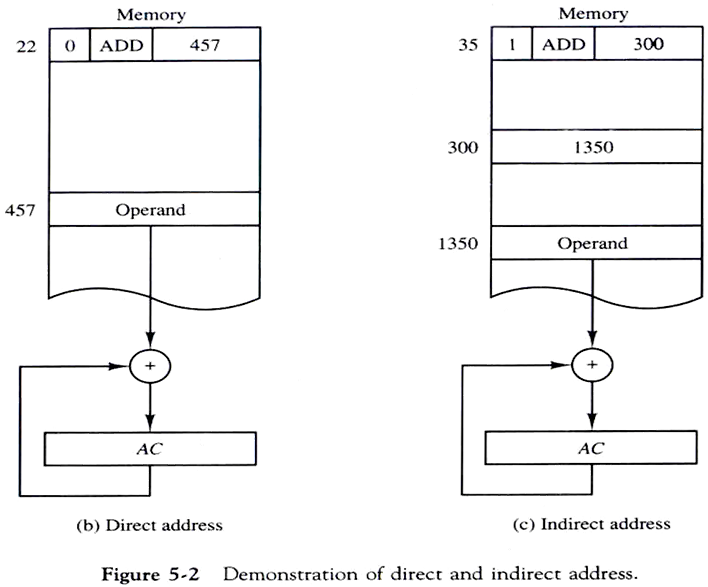

직접 주소 지정과 간접 주소 지정의 메모리 접근 비교

4.1 직접 주소 지정 vs 간접 주소 지정

직접 주소 지정 (I = 0):

명령어: LOAD 500
실행: AC ← M[500]

간접 주소 지정 (I = 1):

명령어: LOAD @500
실행:
1. 임시 ← M[500]
2. AC ← M[임시]

예시:

  • M[500] = 1000
  • M[1000] = 1234567890

결과:

  • 직접 주소 지정: AC = M[500] = 1000
  • 간접 주소 지정: AC = M[1000] = 1234567890

4.2 유효 주소 계산 상세 과정

직접 주소 지정:

  1. IR에서 주소 필드 추출: IR(0-11)
  2. 유효 주소 = IR(0-11)

간접 주소 지정:

  1. IR에서 주소 필드 추출: IR(0-11)
  2. 메모리 접근: M[IR(0-11)]
  3. 유효 주소 = M[IR(0-11)]

5. 레지스터

기본 컴퓨터의 레지스터별 기능과 비트 수 및 메모리 구성

  • AC (Accumulator): 16비트, 산술 및 논리 연산 결과 저장
  • DR (Data Register): 16비트, 메모리와 데이터 교환
  • TR (Temporary Register): 16비트, 임시 데이터 저장
  • IR (Instruction Register): 16비트, 현재 실행 중인 명령어 저장
  • PC (Program Counter): 12비트, 다음 실행할 명령어의 주소 저장
  • AR (Address Register): 12비트, 메모리 주소 지정
  • INPR (Input Register): 8비트, 입력 데이터 저장
  • OUTR (Output Register): 8비트, 출력 데이터 저장

메모리 유닛: 4K x 16 비트

  • 총 4096개의 워드 (2^12 = 4096)
  • 각 워드는 16비트

6. 명령어 형식 유형

  1. 메모리 참조 명령어
    • 예: LOAD, STORE, ADD, SUB
    • 형식: Op-code I Address
  2. 레지스터 참조 명령어
    • 예: CLEAR, INCREMENT, COMPLEMENT
    • 형식: Op-code Register specifier
  3. I/O 명령어
    • 예: INPUT, OUTPUT
    • 형식: Op-code Device address

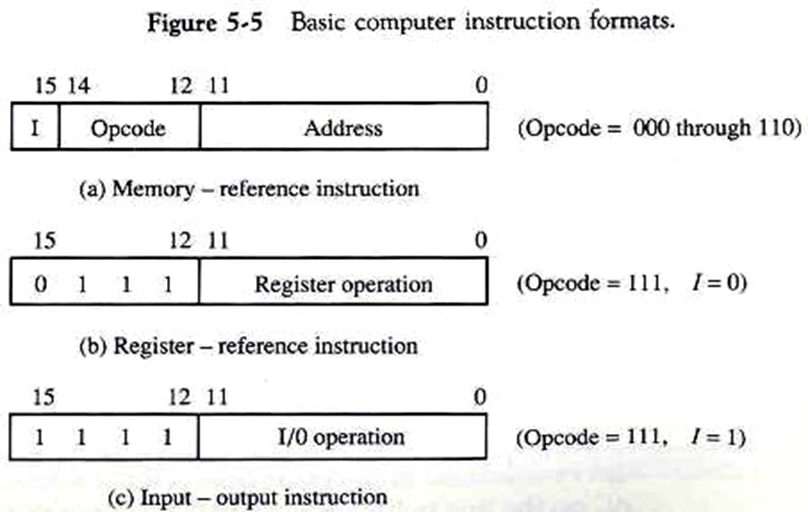

메모리 참조·레지스터 참조·입출력 명령어의 16비트 형식

7. 명령어 세트 (최소 명령어 세트)

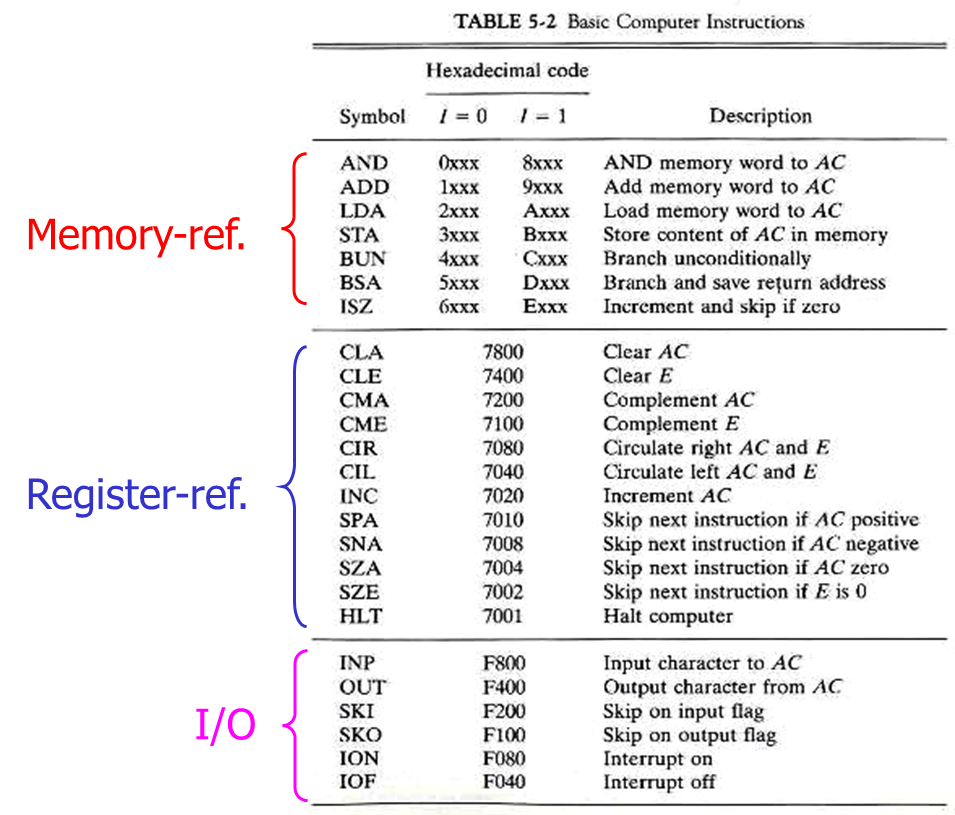

기본 컴퓨터의 메모리·레지스터·입출력 명령어 표

주요 명령어 설명:

  1. AND: AC ← AC AND M[X]
  2. ADD: AC ← AC + M[X]
  3. LDA: AC ← M[X]
  4. STA: M[X] ← AC
  5. BUN: PC ← X
  6. BSA: M[X] ← PC, PC ← X+1
  7. ISZ: M[X] ← M[X]+1, if M[X]=0 then PC ← PC+1

8. 제어 장치

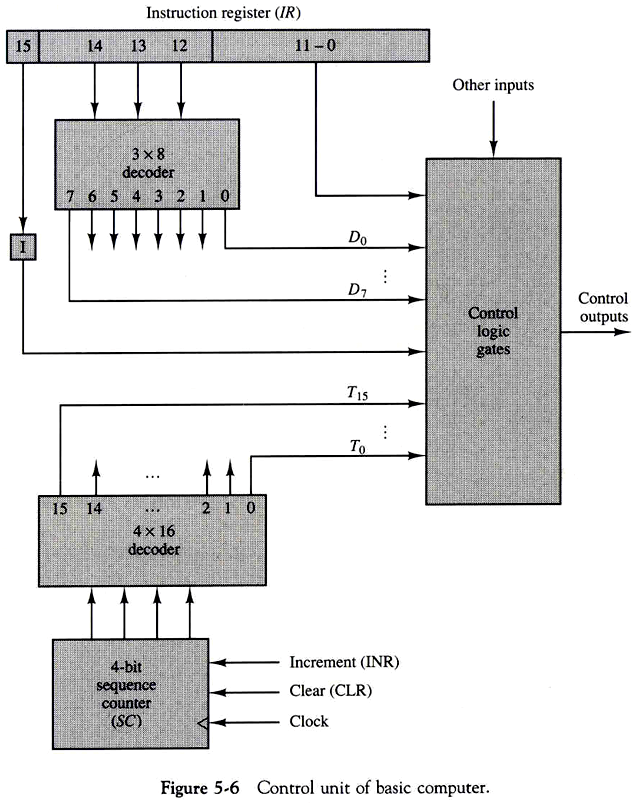

명령어 레지스터와 디코더 및 시퀀스 카운터로 구성한 제어 장치

구성 요소 상세 설명:

  • IR (명령어 레지스터): 현재 실행 중인 명령어 저장
  • SC (시퀀스 카운터): 명령어 실행 단계 추적
  • 디코더: IR의 연산 코드를 해석하여 필요한 제어 신호 생성
  • 제어 논리 게이트: 디코더 출력과 타이밍 신호를 조합하여 최종 제어 신호 생성

동작 예시:

  1. IR에 “LOAD 1000” 명령어 저장
  2. 디코더가 “LOAD” 연산 해석
  3. SC가 각 단계 진행 (메모리 주소 설정 → 데이터 읽기 → AC에 저장)
  4. 제어 논리 게이트가 각 단계에 필요한 신호 생성

9. 명령어 사이클

상세 단계:

  1. Fetch: PC의 주소에서 명령어를 IR로 가져옴
  2. Decode: IR의 명령어를 해석
  3. Effective Address 계산: 간접 주소 지정 시 수행
  4. Execute: 명령어 실행
  5. Interrupt 체크: 인터럽트 발생 시 처리

타이밍 다이어그램 예시 (Fetch & Decode):

T0: AR ← PC
T1: IR ← M[AR], PC ← PC + 1
T2: Decode IR, AR ← IR(Address), I ← IR(I-bit)
T3: If (I == 1) then AR ← M[AR]
T4-T7: Execute instruction

10. 산술 연산 명령어 실행 과정 상세

10.1 ADD 명령어 실행 과정

명령어: ADD 300 (AC에 메모리 주소 300의 내용을 더함)

실행 과정:

  1. Fetch & Decode (T0-T2): 일반적인 과정
  2. Execute:
    T3: (직접 주소 지정이므로 생략)
T4: DR ← M[300] (메모리 300번지 내용을 DR에 로드)
T5: AC ← AC + DR, E ← Cout (덧셈 수행, 오버플로우 확인)

예시:

  • AC 초기값: 1010 1010 1010 1010
  • M[300]: 0101 0101 0101 0101

계산 과정:

  1010 1010 1010 1010 (AC)
+ 0101 0101 0101 0101 (DR)
-----------------------
  1111 1111 1111 1111 (결과)

결과:

  • AC = 1111 1111 1111 1111
  • E = 0 (오버플로우 없음)

10.2 오버플로우 발생 예시

예시:

  • AC 초기값: 1000 0000 0000 0000 (-32768 in 2’s complement)
  • M[300]: 1000 0000 0000 0000 (-32768 in 2’s complement)

계산 과정:

  1000 0000 0000 0000 (AC)
+ 1000 0000 0000 0000 (DR)
-----------------------
  0000 0000 0000 0000 (결과, 오버플로우 발생)

결과:

  • AC = 0000 0000 0000 0000
  • E = 1 (오버플로우 발생)

11. 분기 명령어 상세 분석

11.1 BUN (Branch Unconditionally) 명령어

명령어 형식: BUN 1000

실행 과정:

  1. Fetch & Decode (T0-T2): 일반적인 과정
  2. Execute:
    T3: (직접 주소 지정이므로 생략)
T4: PC ← AR (AR에는 이미 목적지 주소 1000이 저장되어 있음)

결과: 다음에 실행될 명령어는 메모리 주소 1000에서 가져옴

11.2 BSA (Branch and Save Address) 명령어

명령어 형식: BSA 2000

실행 과정:

  1. Fetch & Decode (T0-T2): 일반적인 과정
  2. Execute:
    T3: (직접 주소 지정이므로 생략)
T4: M[AR] ← PC, AR ← AR + 1
    (현재 PC 값을 메모리 2000에 저장, AR을 2001로 증가)
T5: PC ← AR (PC를 2001로 설정)

예시:

  • 현재 PC = 1500
  • 명령어: BSA 2000

결과:

  • M[2000] = 1501 (다음 명령어 주소 저장)
  • PC = 2001 (서브루틴의 첫 명령어 주소)

12. I/O 구성 상세

직렬 통신 인터페이스와 입출력 레지스터 연결 구성

FGI (Input Flag), FGO (Output Flag) 동작:

  • FGI:
    1. 입력 준비 시 1로 설정
    2. 데이터 읽을 때 0으로 초기화
  • FGO:
    1. 출력 준비 시 1로 설정
    2. 데이터 쓸 때 0으로 초기화

12.1 I/O 명령어 상세 실행 과정

INP (Input) 명령어:

1. AC(0-7) ← INPR (INPR의 8비트를 AC의 하위 8비트로 전송)
2. AC(8-15) ← 0 (AC의 상위 8비트를 0으로 설정)
3. FGI ← 0 (입력 플래그 초기화)

OUT (Output) 명령어:

1. OUTR ← AC(0-7) (AC의 하위 8비트를 OUTR로 전송)
2. FGO ← 0 (출력 플래그 초기화)

I/O 처리 방식:

  1. 프로그램 제어 I/O 방식
  2. 인터럽트 I/O 방식: IEN (인터럽트 활성화 플립플롭) 사용
  3. DMA (Direct Memory Access) 방식

13. 인터럽트 처리 상세

13.1 인터럽트 사이클

인터럽트 사이클 순서:

T0´T1´T2´ (IEN)(FGI+FGO) : R ← 1
RT0 : AR ← 0, TR ← PC
RT1 : M[AR] ← TR, PC ← 0
RT2 : PC ← PC+1, IEN ← 0, R ← 0, SC ← 0

13.2 인터럽트 처리 상세 예시

시나리오:

  1. 프로그램 실행 중 (PC = 5000)
  2. I/O 장치에서 인터럽트 발생
  3. 현재 명령어 완료 후 인터럽트 사이클 시작

인터럽트 처리 과정:

1. R ← 1 (인터럽트 플래그 설정)
2. AR ← 0, TR ← PC (PC 값 5000을 TR에 임시 저장)
3. M[0] ← TR (메모리 주소 0에 복귀 주소 5000 저장)
4. PC ← 1 (인터럽트 서비스 루틴 주소, 가정)
5. 인터럽트 서비스 루틴 실행
6. 루틴 종료 시 M[0]의 값을 PC에 로드하여 원래 프로그램으로 복귀

14. 제어 유닛 설계

14.1 레지스터 및 메모리 제어

예시 (AR 제어):

LD(AR) = R´T0 + R´T2 + D7´IT3
CLR(AR) = RT0
INR(AR) = D5T4

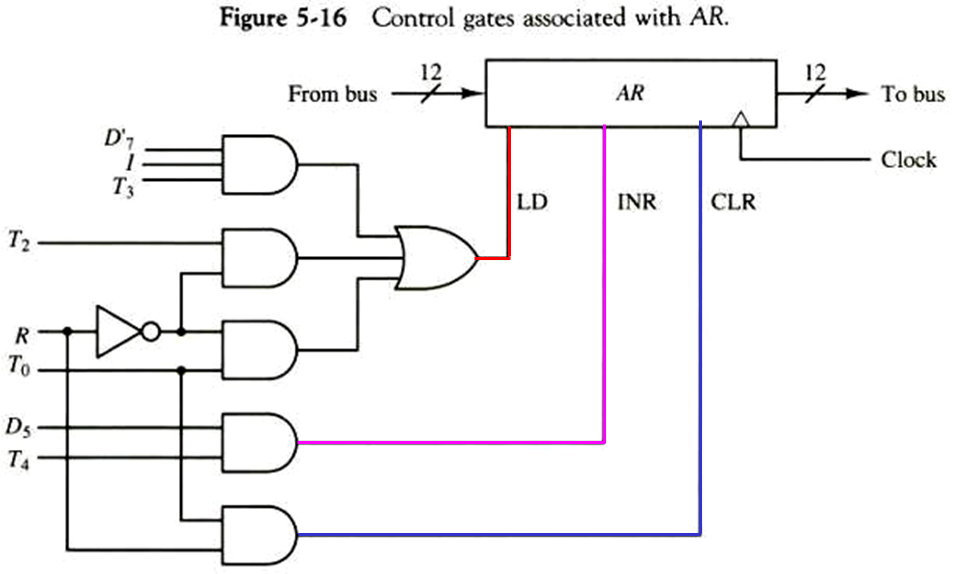

주소 레지스터 AR의 로드·증가·초기화 제어 게이트

메모리 읽기 연산:

Read = R´T1 + D´7I T3 + (D0+D1+D2+D6)T4

14.2 플립플롭 제어

예시 (IEN 제어):

pB7 : IEN ← 1
pB6 : IEN ← 0
RT2 : IEN ← 0

인터럽트 허용 플립플롭 IEN의 입력 제어 회로

14.3 공통 버스 제어

7개 장치에 대한 인코더 입력 로직 설계:

X1 = D4T4 + D5T5 (AR이 버스를 사용할 때)
X7 = R´T1 + D´7IT3 + (D0+D1+D2+D6)T4 (메모리가 버스를 사용할 때)

14.4 AC 레지스터 제어

LD(AC) = (D0+D1+D2)T5 + pB11 + (B9+B7+B6)r
CLR(AC) = rB11
INC(AC) = rB5

15. 하드웨어 구성요소 요약

  • 4096 워드 x 16 비트 메모리 유닛
  • 9개 레지스터: AR, PC, DR, AC, IR, TR, OUTR, INPR, SC
  • 7개 플립플롭: I, S, E, R, IEN, FGI, FGO
  • 2개 디코더: 3x8 연산 디코더, 4x16 타이밍 디코더
  • 16비트 공통 버스
  • 제어 논리 게이트
  • AC 입력에 연결된 가산기 및 논리 회로

16. 명령어 세트 완전성

명령어 카테고리:

  1. 산술, 논리 및 시프트 연산
  2. 메모리와 레지스터 간 정보 이동
  3. 프로그램 제어 및 상태 확인 명령어
  4. 입출력 명령어

완전성과 효율성:

  • 제한된 수의 명령어로 컴퓨터의 상세 논리 설계 가능
  • 각 카테고리의 기본 명령어 포함으로 다양한 연산 수행 가능

Chap.5 Problems 3,4,5,9.  submit only 9 Chap.5 Problems 20,21,22,23  submit only 21 Control of common bus x2~x6 Due by next week class Copied one will be returned without grading No late homework will be accepted
