1. 시스템 코드 설계

코드의 기본 개념

• 정의: 코드는 정보를 표현하기 위한 기호체계입니다
• 코드의 주요 역할:
  • 기본 역할: 식별, 분류, 배열
  • 부가 역할: 표준화, 간소화, 연상, 암호화, 오류검출

코드의 유형별 특징

1. 순차코드

• 일련번호를 순서대로 부여하는 가장 단순한 형태의 코드
• 단순하고 이해하기 쉬움

2. 블록코드(Block)

• 항목들을 블록으로 구분하고 블록 내에서 순차적 번호 부여
• 특징:
  • 분류 및 집계가 용이
  • 각 블록별 예비 코드 확보 가능

3. 10진코드(Decimal)

• 좌측에서 우측으로 갈수록 세분화되는 구조
• 10진수 체계로 최대 10개 항목까지 표현 가능
• 예시: 도서분류식 코드 (100 → 110 → 111)

4. 그룹 분류 코드

• 대분류, 중분류, 소분류로 체계적 구분
• 분류 개수에 제한이 없음

5. 연상코드

• 의미를 쉽게 연상할 수 있도록 설계
• 예시: LED-C-32 (32인치 LED 커브모니터)

6. 표의숫자

• 측정 가능한 수치 데이터를 직접 코드화
• 특징:
  • 코드값이 길어질 수 있음
  • 중복값 발생 가능성 높음
• 예시: 가로20 세로10 길이120 → 20-10-120

7. 합성코드

• 두 개 이상의 코드를 조합하여 새로운 코드 생성

2. 시스템 연동

기본 개념

• 시스템 간 접속을 통한 업무 수행 방식
• 주요 연동 종류:
  • 데이터 연동
  • 인터페이스 연동 (API, RMI 활용)
  • 웹서비스 연동

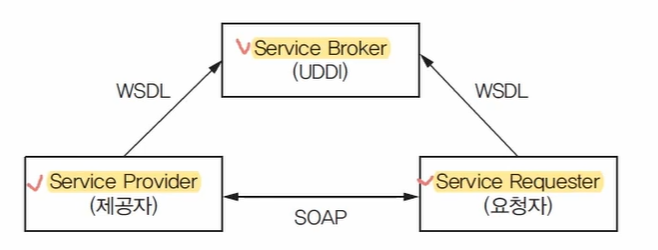

웹서비스 연동

• 네트워크 기반 연동 방식
• 주요 구성요소:
  1. SOAP (Simple Object Access Protocol)
     • XML 기반 통신규약
     • 이기종 시스템 간 데이터 및 서비스 호출
  2. UDDI (Universal Description Discovery Integration)
     • XML 기반 통합 레지스트리
     • 웹서비스 검색 기능
  3. WSDL (Web Service Description Language)
     • 웹서비스 기술을 위한 XML 표준 언어

3. 시스템 아키텍처

시스템 아키텍처 개요

• 시스템 전체의 기능체계와 구성방식 정의
• 시스템 동작 원리 파악 용이

소프트웨어 아키텍처

• 소프트웨어 기본구조 정의
• 특징:
  • 소프트웨어 설계/구현을 위한 틀 제공
  • 구성요소(모듈, 컴포넌트) 간 상호관계 정의
  • 품질확보, 구축, 개선 용이
  • 품질 요구사항 충족 가이드라인 제공

주요 아키텍처 패턴

1. 계층화 패턴

• 레이어(계층구조) 기반 분리
• n-Tier 패턴으로 물리적 분리
• 구현 방식:
  • 1 Tier: 단일 계층
  • 2 Tier: 2개 계층
  • 3 Tier: 3개 계층
• SOA 패턴: 5개 계층(표현, 프로세스, 서비스, 비즈니스, 영속)

2. 클라이언트/서버 패턴

• 서비스 제공자(서버)와 요청자(클라이언트) 구조
• 제공-요청 관계

3. 마스터/슬레이브 패턴

• 작업 분리 및 배포 구조
• 마스터의 요청에 따른 슬레이브의 처리/반환

4. 파이프 필터 패턴

• 서브시스템 처리결과를 파이프로 전달
• 활용: 데이터 스트림 생성, 버퍼링, 동기화

5. 브로커 패턴

• 다수 서버-클라이언트 간 중개자 역할
• 원격 서비스 통신 조정

6. 피어 투 피어(P2P)

• 컴포넌트가 서버/클라이언트 역할 교대
• 파일 공유 네트워크에 활용

7. 이벤트 버스 패턴

• 구성요소:
  • 이벤트 소스
  • 이벤트 리스너
  • 채널
  • 이벤트 버스
• 동작: Publisher → EventBus → Subscriber

8. MVC 패턴

• Model(데이터처리)
• View(UI)
• Controller(모델-업무로직 상호작용)
• UI 변경 영향 최소화

9. 블랙보드 패턴

• 비결정성 알고리즘 활용
• 패턴 매칭 기반 데이터 검색
• 활용: 차량인식, 음성인식, 신호해석

10. 인터프리터 패턴

• 언어/명령어 프로그램 해석
• 활용: SQL, 통신 프로토콜 해석

4. 미들웨어 솔루션

미들웨어 종류별 특징

1. DBMS (Database Management System)
   • 데이터베이스 연결 관리
2. RPC (Remote Procedure Call)
   • 원격 프로시저 호출 미들웨어
3. MOM (Message Oriented Middleware)
   • 비동기 메시지 전달
   • 이기종 시스템 동기화
4. TP-Monitor
   • 온라인 트랜잭션 처리
   • 고속 응답 유지
5. ORB (Object Request Broker)
   • 객체지향 미들웨어
   • CORBA 표준 구현
   • 상호 통신 보장
6. WAS (Web Application Server)
   • HTTP 세션 처리
   • 웹 환경 구현

웹 서버와 WAS

• 웹 서버: 정적 콘텐츠 제공 (HTML, 이미지, 영상)
• WAS: 동적 콘텐츠 처리 및 제공
• 일반적 구성:
  • 정적 데이터 → 웹 서버
  • 동적 데이터 → WAS

5. 연동 오류 예측

코드 오류 유형

1. 생략 오류: 데이터 누락
2. 필사 오류: 잘못된 입력
3. 전위 오류: 자리 바뀜
4. 이중 오류: 다중 전위 오류
5. 추가 오류: 불필요 데이터 추가
6. 임의 오류: 복합적 오류

이중화(백업)

• 목적: 가용성 극대화
• 방식:
  • 액티브-액티브: 모든 시스템 동시 서비스
  • 액티브-스탠바이: 장애 시 대체 서비스

재해 복구 시스템(DRS)

• 목적: 업무 연속성 유지
• 유형:
  1. Mirror Site: 실시간 동시 서비스
  2. Hot Site: 대기 상태 유지
  3. Warm Site: 정보자원 보관
  4. Cold Site: 최소 기술자원 확보

복구 목표

• RTO (Recovery Time Objective)
  • 최대 허용 중단 시간
• RPO (Recovery Point Objective)
  • 데이터 손실 허용 기준
  • 복구 소요시간:
    • Mirror Site: 즉시
    • Hot Site: 수시간
    • Warm Site: 수시간
    • Cold Site: 수개월

업무 영향 분석(BIA)

• 우선순위 설정
• 최대 극복 가능 시간 선정
• 손실비용 분석
