웨이퍼 결함 탐지 및 모니터링 시뮬레이터

가상의 반도체 웨이퍼 이미지를 분석하여 결함을 탐지하고 실시간으로 모니터링하는 소프트웨어

2026년 06월 진행중

CPP CSHARP WPF OpenCV MVVM

라이브 데모 GitHub 보기

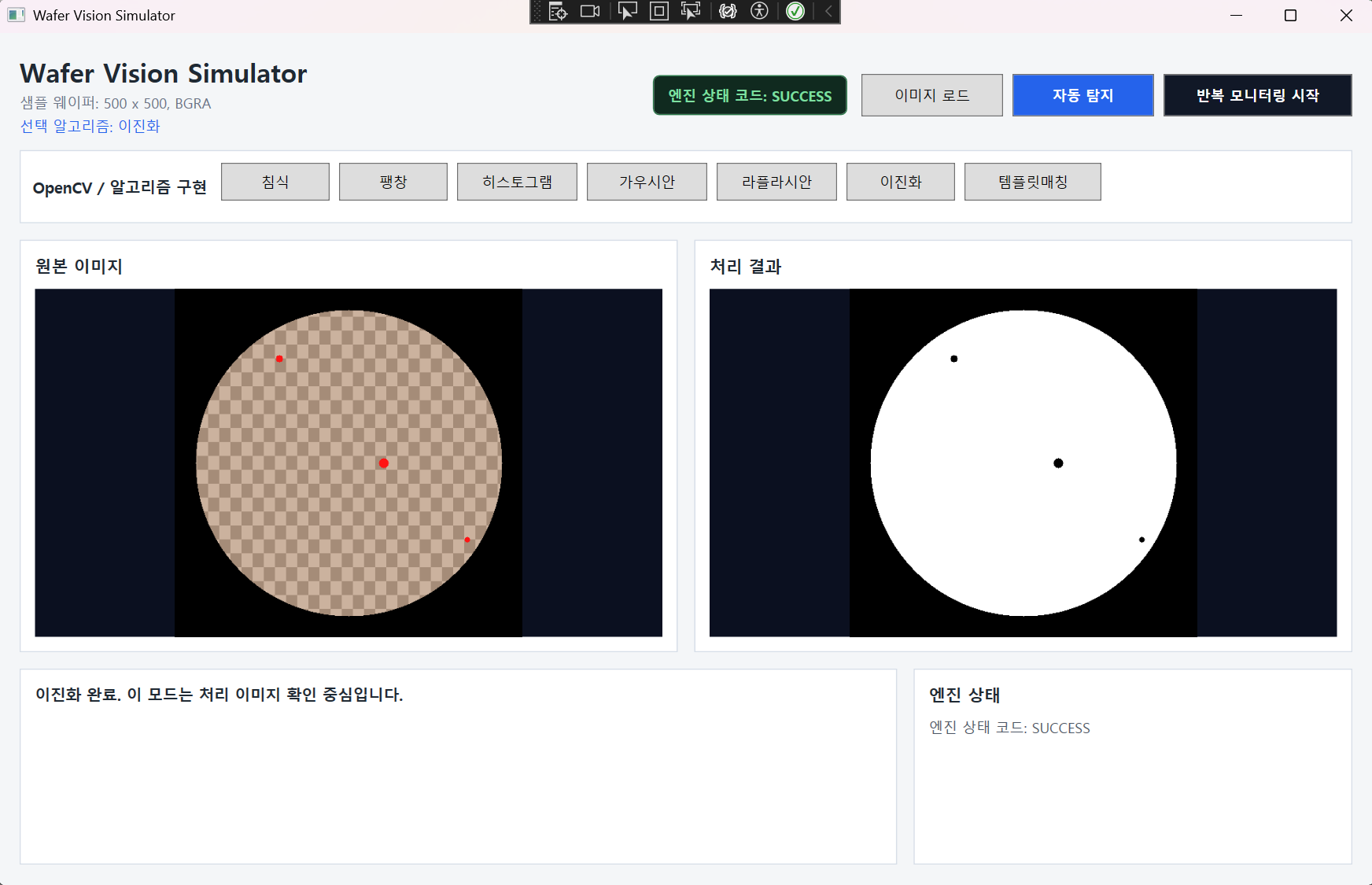

시뮬레이터 대시보드 Preview 이미지

상세한 아키텍처 보러가기

Project Overview

목적: 가상의 반도체 웨이퍼 이미지를 불러와, 불량 픽셀(결함)을 찾아내고 그 위치를 UI에 실시간으로 표시하는 소프트웨어를 개발합니다.

핵심 구현 기능:

WPF 기반의 대시보드 UI: 장비 조작 패널처럼 화면을 구성하며, MVVM(Model-View-ViewModel) 패턴을 철저히 지켜 UI와 비즈니스 로직을 완벽히 분리합니다.
비전 검사 코어 알고리즘: OpenCV를 활용해 이미지의 노이즈를 제거(블러링)하고, 엣지를 추출하여 정상 패턴과 다른 결함(스크래치나 먼지)을 찾아냅니다. 특정 구역(ROI) 내의 결함 개수를 빠르게 카운트하기 위해 구간 합 및 탐색 알고리즘을 적용합니다.
C++과 C#의 연동 (Interop/DLL): 무겁고 빠른 이미지 처리는 C++(DLL)이 전담하고, 결과 데이터(결함 좌표, 처리된 이미지)를 C#으로 넘겨받아 WPF 화면에 출력하는 구조를 구축합니다.

목표: 프로젝트 아키텍처 설계 및 트러블슈팅 기록 관리 (Notion)

웨이퍼_결함탐지_시뮬레이터_기획서.pdf

진행 방식 (작게 시작하기): 검은색 배경에 흰색 점(결함)이 찍힌 단순한 이미지를 OpenCV로 읽어 개수를 세고 좌표를 찾는 C++ 콘솔 프로그램부터 단계적으로 구현합니다.
기록 및 관리: MVVM 패턴 적용 중 발생하는 데이터 바인딩 오류나, C++과 C# 간의 데이터 변환(Marshaling) 과정에서 생기는 메모리 누수 등의 트러블슈팅 과정을 노션(Notion) 데이터베이스에 상세히 기록하며 진행합니다.
