집적회로(Integrated Citcuits) IC

디지털 게이트를 구성하는 전자부품을 포함하는 실리콘 반도체(chip)이다
Chip안의 많은 게이트들은 회로의 요구에 따라 서로 연결
내부의 게이트와 외부 핀의 연결
집적회로의 구분: 밀도(칩속의 게이트수)에따라 구분
- SSI, MSI, LSI, VLSI

소규모 집적회로(Small Scale IC:SSI)

10개 이하의 독립적인 게이트가 하나의 칩에 포함
게이트의 입출력이 바로 외부 핀과 연결

중규모 집적회로(Medium Scale IC:MSI)

10개에서 200개까지의 게이트를 집적
디코더(Decoder), 가산기, 레지스터(Register)

대규모 집적회로(Large Scale IC:LSI)

200개에서 1000개까지의 게이트를 집적
(ex) 프로세서(Processor), 메모리(Memory)

초대규모 집적회로(Very Large Scale IC: VLSI)

수천개의 게이트를 하나의 칩에 집적
대형 메모리, 마이크로 컴퓨터(Micro-Computer) 칩

디지털 논리군(Digital Logic Family)

IC를 구현하는 데 적용된 기술에 따라 분류

TTL(Transister Transister Logic)

가장 많이 사용되고 있는 논리군
고속 TTL, 저전력 TTL, 저전력 쇼트키(Schottky) TTL, 고성능 쇼트키 TTL
전원은 5V, Level은 0V와 3.5V

ECL(Emitter Coupled Logic)

게이트의 트랜지스터는 불포화 상태에서 동작
고속도가 요구되는 시스템에 사용
- ex) 슈퍼컴퓨터, 신호처리기
전달지연 시간(Propagation Delay Time)은 1~2 nano초

MOS(Metal Oxide Semiconductor)

단상 트랜지스터 사용
대부분 NMOS

CMOS(Complementary MOS)

NMOS와 CMOS를 연결하여 구성
회로의 밀도가 높고 제조공정 단순
소비전력 적고 경제적이다.

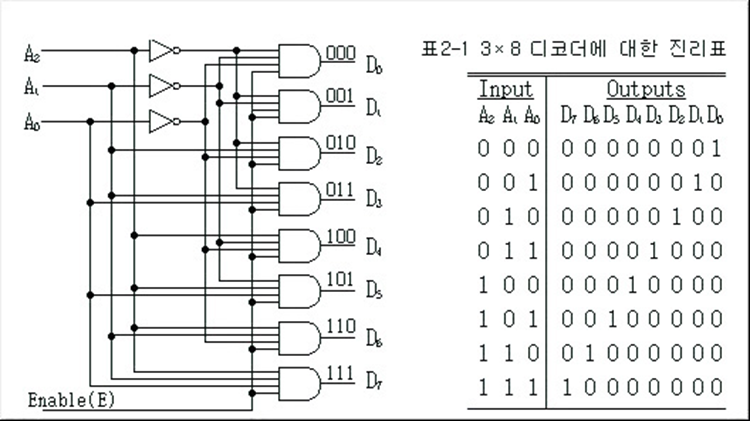

디코더

n비트로 코딩된 2진 정보를 최대 2n개의 서로 다른 출력으로 바꾸어 주는 조합회로
n개의 입력과 m(m≤2n)개의 출력을 갖는 디코더를 n×m 디코더 또는 n대m 디코더라 한다

NAND Gate 디코더

보수화된 형태로 출력을 만드는 것이 더 경제적이기 때문에 NAND Gate로 디코더를 구성

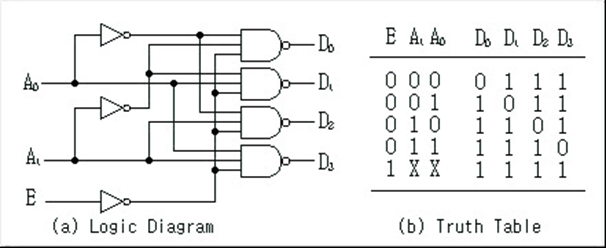

2×4 NAND Gate 디코더

2×4 NAND Gate 디코더 블럭도

디코더 확장

2개 이상의 디코더를 동일한 Enable 입력에 연결하여 하나의 큰 디코더를 구성
- (ex) 4×16 디코더 4개로 16×64 디코더를 구성
2×4 디코더 2개로 3×8 디코더 구성

확장 디코더

인코더(Encoder)

디코더와 반대되는 동작을 수행하는 회로
2n개의 입력값에 대해 n개의 2진 코드 출력

8대2진 인코더

부울 대수식
- 3개의 OR 게이트로 구현함.
- 2의 n승개의 입력값에 대한 n개의 이진코드를 출력하기 때문에
  1. A0=D1+D3+D5+D7
  2. A1=D2+D3+D6+D7
  3. A2=D4+D5+D6+D7

멀티플렉서

기능: 멀티플렉서는 데이터 선택에 사용됨.
- 이와 다르게 플립플롭은 데이터 저장에 사용되므로 헷갈리지말자!
동작 : n개의 선택입력에 따라 2n개의 입력 중 하나를 선택하여 출력으로 연결

멀티플렉서와 플립플롭의 차이

특성	멀티플렉서 (MUX)	플립플롭
주 기능	여러 입력 중 하나를 선택하여 출력으로 전달	1비트 정보 저장
회로 유형	조합 논리 회로	순차 논리 회로
메모리 기능	없음	있음
출력 결정 요소	현재 입력과 선택 신호	이전 상태와 현재 입력
클럭 신호	불필요 (비동기식)	필요 (동기식)
상태 유지	불가능	가능
용도	데이터 선택, 라우팅	데이터 저장, 카운터, 레지스터

4×1멀티플렉서

구성 : <그림 2-4>

4개의 입력 데이터가 각각 AND Gate에 입력되고 두개의 선택 입력에 의해 AND Gate의 출력들 중하나를 선택한다

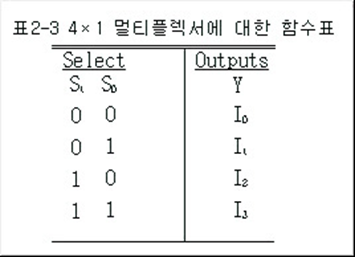

4×1멀티플렉서에 대한 함수표

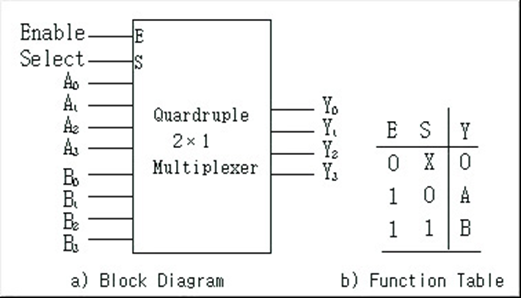

Quadruple 2×1 multiplexers
4개의 2×1multiplexer로 구성
2개의 4 bit 중 1개의 4 bit를 선택

Y0는 A0나 B0에 선택적으로 연결됨.

입력: A0는 첫 번째 멀티플렉서의 한 입력입니다.
B0는 같은 멀티플렉서의 다른 입력입니다.
출력:

Y0는 첫 번째 멀티플렉서의 출력입니다.

1번 멀티플렉서: 입력 A0, B0 → 출력 Y0
2번 멀티플렉서: 입력 A1, B1 → 출력 Y1
3번 멀티플렉서: 입력 A2, B2 → 출력 Y2
4번 멀티플렉서: 입력 A3, B3 → 출력 Y3

선택 과정:

S(Select) 신호가 A0와 B0 중 어떤 입력을 Y0로 연결할지 결정합니다.
E(Enable) 신호가 1일 때만 이 선택 과정이 활성화됩니다.

작동 원리:

E=1, S=0일 때: Y0는 A0의 값을 출력합니다.
E=1, S=1일 때: Y0는 B0의 값을 출력합니다.
E=0일 때: Y0는 항상 0을 출력합니다(비활성 상태).

특징:

4쌍의 입력 중에서 선택하여 4개의 독립적인 출력을 생성합니다.
모든 선택은 동시에 이루어지며, 하나의 제어 신호(S)로 관리됩니다.

교수님 ppt 과제

Chap.2 Problems 3,12,21

2-3

인에이블 입력을 가지고 있는 네 개의 3X8 디코더와 하나의 2X4 디코더를 이용하여 5 X 32 디코더를 구성하고 그림 2-3과 같은 블럭도를 그려라

그림 2-3

2-12

4비트 레지스터의 초기값이 1101이다. 이 레지스터에 직렬 입력 101101을 주고, 오른쪽으로 여섯 번 시프트시킨다. 각 시프트 때마다 레지스터의 내용을 나열해보아라.

2-21

4096 X 16 용량의 메모리를 구성하려면 128 X 8 메모리 칩이 몇 개나 필요한가?
